氨綸

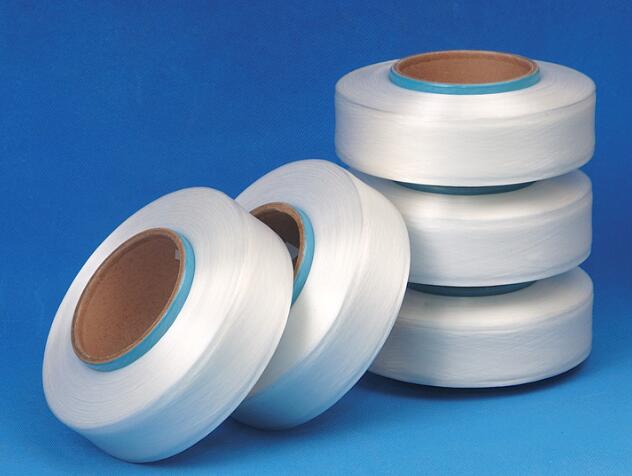

氨綸是一種彈性纖維。?Spandex譯名"斯潘德克斯"，是一種彈性纖維，學名聚氨酯纖維（Polyurethane），簡寫（PU）。中國大陸稱為"氨綸"，它具有高度彈性，能夠拉長6～7倍，但隨張力的消失能迅速恢復到初始狀態(tài)，其分子結(jié)構(gòu)為一個像鏈狀的、柔軟及可伸長性的聚氨基甲酸酯，通過與硬鏈段連接在一起而增強其特性。彈性纖維分為兩類：一類為聚酯鏈類；一為聚醚鏈類。聚酯類彈性纖維抗氧化、抗油性較強；聚醚類彈性纖維防霉性，抗洗滌劑較好。
基本介紹 編輯本段
化學纖維是指那些以天然或者合成的高聚合物為原料，經(jīng)過化學方法加工制造出來的纖維，它可以分為人造纖維和合成纖維兩大類。人造纖維有兩種，即人造纖維素纖維（如粘膠纖維，富強纖維等）和人造蛋白質(zhì)纖維（如大豆纖維，花生纖維等），而合成纖維的陣營比較龐大，有聚酯纖維（即滌綸），聚酰胺纖維（錦綸6，錦綸66等），聚丙烯腈纖維（腈綸），聚乙烯醇縮甲醛纖維（維綸），聚丙烯纖維（丙綸），聚氯乙烯纖維（氯綸），聚氨基甲酸酯纖維（氨綸）。組成物質(zhì)含有85%以上組分的聚氨基甲酸酯，商品名稱有萊卡（Lycra、美國、英國、荷蘭、加拿大、巴西）、尼奧綸（Neolon、日本）、多拉斯坦（Dorlastan、德國）等。首先由德國Bayer公司于1937年研究成功，美國杜邦公司于1959年開始工業(yè)化生產(chǎn)，現(xiàn)已將其氨綸產(chǎn)業(yè)賣給美國科氏工業(yè)集團，總產(chǎn)能約為10萬噸左右?，F(xiàn)全球氨綸總產(chǎn)能約60萬噸，而韓國曉星公司的氨綸產(chǎn)能接近12萬噸，成為全球第一。中國第一家氨綸企業(yè)是煙臺氨綸廠，1989年開始生產(chǎn)。中國大陸現(xiàn)有生產(chǎn)能力35萬噸左右，為全球最大氨綸生產(chǎn)國。
氨綸共有兩個品種，一種是由芳香雙異氰酸酯和含有羥基的聚酯鏈段的鑲嵌共聚物（簡稱聚酯型氨綸），另一種是由芳香雙異氰酸酯與含有羥基的聚醚鏈段鑲嵌共聚物（簡稱聚醚型氨綸）。氨綸纖維與彈力聚烯烴纖維和彈力復合纖維統(tǒng)稱彈力纖維。
優(yōu)勢特點 編輯本段
?氨綸彈性優(yōu)異。而強度比乳膠絲高2～3倍，線密度也更細，并且更耐化學降解。氨綸的耐酸堿性、耐汗、耐海水性、耐干洗性、耐磨性均較好。
在生產(chǎn)Spandex時，對于打卷張力，筒上支數(shù)，斷裂強度，斷裂伸度，成形度，油附著量，彈性回復率等等，都要特別注意，此等問題直接影響編織，尤以針織生產(chǎn)單面布更加要留意。氨綸一般由多根長絲組成，一般為10D/根，現(xiàn)時已有15D/根，甚至20D/根，理論根數(shù)愈少，條干均勻度愈好，因重疊形態(tài)之機會率愈少，干法紡絲之生產(chǎn)溶液DMAC對人體之肝臟有害，一般10D/根內(nèi)含控制0.5mg/kg，如15D/根則含0.7mg/kg，超過標準。
產(chǎn)品特性? 編輯本段
具有高斷裂伸長（400%以上） 、低模量和高彈性回復率的合成纖維。多嵌段聚氨酯纖維的中國商品名稱。又稱彈性纖維。氨綸具有高延伸性(500%～700%)、低彈性模量(200%伸長，0.04～0.12克/旦）和高彈性回復率（ 200%伸長，95%～99%）。除強度較大外，其他物理機械性能與天然乳膠絲十分相似。它比乳膠絲更耐化學降解，具有中等的熱穩(wěn)定性，軟化溫度約在200℃以上。用于合成纖維和天然纖維的大多數(shù)染料和整理劑，也適用于氨綸的染色和整理。氨綸耐汗、耐海水并耐各種干洗劑和大多數(shù)防曬油。長期暴露在日光下或在氯漂白劑中也會退色，但退色程度隨氨綸的類型而不同，差異很大。
氨綸纖維所以具有如此高的彈力是因為它的高分子鏈是由低熔點、無定型的"軟"鏈段為母體和嵌在其中的高熔點、結(jié)晶"硬"鏈段所組成。柔性鏈段分子鏈間以一定的交聯(lián)形成一定的網(wǎng)狀結(jié)構(gòu)，由于分子鏈間相互作用力小，可以自由伸縮，造成大的伸長性能。剛性鏈段分子鏈結(jié)合力比較大，分子鏈不會無限制地伸長，造成高的回彈性。氡綸長絲的橫截面大部分為狗骨形（dog-bone-shaped）也有一些長絲表面光滑或呈鋸齒狀。斷裂強度在所有紡織纖維中是最低的，只有0.44～0.88CN/dtex（聚醚型的強度要高于聚酯型）。吸濕范圍較小，一般為0.3-1.2%（復絲吸濕率要比單絲稍高些）。耐熱性視品種不同而有較大差異，大多數(shù)纖維在90～150℃范圍內(nèi)短時間存放，纖維不會受到損傷，安全熨燙溫度為150℃以下，可以加溫干擾與濕洗。染色性能較優(yōu)，可染成各種頓色，染料對纖維親和力強，可適應絕大多數(shù)品種的染料，并具有較好的耐化學性，耐大多數(shù)的酸堿、化學藥劑、有機溶劑、干洗劑和漂白劑，以及耐日曬和風雪，但不耐氧化物，易使纖維變黃與強力降低。
氨綸一般不單獨使用，而是少量地摻入織物中。這種纖維既具有橡膠性能又具有纖維的性能，多數(shù)用于以氨綸為芯紗的包芯紗，稱為彈力包芯紗，這種紗的主要特點，一是可獲得良好的手感與外觀，以天然纖維組成的外纖維吸濕性好；二是只用1-10%的氨綸長絲就可生產(chǎn)出優(yōu)質(zhì)的彈力紗；三是彈性百分率控制范圍從10%到20%，能根據(jù)產(chǎn)品的用途，選擇不同的彈性值。易于紡制25～2500旦不同粗細的絲，因此廣泛被用來制作彈性編織物，如襪口、家具罩、滑雪衣、運動服、醫(yī)療織物、帶類、軍需裝備、宇航服的彈性部分等。隨著人們對織物提出新的要求，如重量輕、穿著舒適合身、質(zhì)地柔軟等，低纖度氨綸織物在合成纖維織物中所占的比例也越來越大。也有用氨綸裸體絲和氨綸與其它纖維合并加捻而成的加捻絲，主要用于各種經(jīng)編、緯編織物，機織物和彈性布等。
制作工藝? 編輯本段
氨綸纖維克服了如應力、應變性能、支數(shù)范圍和橡膠紗之模朔性的質(zhì)量缺陷。
最先采用干法紡絲生產(chǎn)，時至今日，生產(chǎn)方法亦大致有四種：
干法紡絲
DRY SPINNING，溶液在熱氣流下，因溶劑揮發(fā)而固化成絲的方法。
生產(chǎn)流程：溶液----紡絲泵----干燥箱，100℃熱風吹過，使溶液揮發(fā)----紡絲----卷繞成型。
紡絲速度：由200～800M/分鐘。
紡絲溫度：為200～230℃。
纖維纖度：22.2～1244dtex。
特性：過程污染大，工藝復雜，成本高。
熔融紡絲
MELT-SPINNING，高聚物加熱到熔點以上成為熔體而成絲的方法。
生產(chǎn)流程：高聚物在無溶劑下聚合----造粒----在定溫下切片----清洗除雜----干燥----脫水----進入螺桿壓機制成溶體----噴絲板擠出----通過冷箱冷卻----卷繞成型。
紡絲速度：由600～1600M/分鐘。
紡絲溫度：為160～220℃。
纖維纖度：9～1100dtex。
特性：流程短、成本低、污染小。
濕法紡絲
WET-SPINNING，原液在凝固浴中經(jīng)雙擴散作用而固化成絲的方法。
生產(chǎn)流程：原液----紡絲泵----從噴絲板進入溫水，90℃以下----再生槽凝固浴----脫去溶劑----絲條洗滌----干燥----卷繞成型。
紡絲速度：由50～150M/分鐘。
紡絲溫度：為90℃以下溫水。
纖維纖度：44～440dtex。
特性：此法生產(chǎn)過程污染大、紡速慢、成本高。
化學反應法
高聚物制成溶液經(jīng)擴鏈劑使其發(fā)生化學反應，而固化成絲的方法。
生產(chǎn)流程：溶液----經(jīng)噴絲板至凝固液----添加擴鏈劑---卷繞成形----硬化---處理成網(wǎng)狀纖維。
紡絲速度：由50～150M/分鐘。
纖維纖度：44～80dtex。
特性：此法生產(chǎn)過程污染大、成本高。
主要形態(tài)? 編輯本段
1）氨綸生產(chǎn)上亦有分不同亮光度形態(tài)，通常有：
透明，CLEAR- LUSTER：表面纖維較平滑，故反光成透明，摩擦率低，條干均勻度較差，上色亦較差，適宜與短纖類材料生產(chǎn)，經(jīng)織物采用多。
白根，DULL- LUSTER：即本白，表面纖維較凹凸不平，摩擦面大，上色效果好，適宜配長纖類生產(chǎn)，粗支根用，如胸圍品及輔料用多。
氨綸
氨綸啞色，MATT- LUSTER：界乎本白與半透明之間，為啞白色，適宜針織采用。
2）氨綸各種用途不同，有各種產(chǎn)品形態(tài)，主要分為三種：裸紗、包芯紗、包覆或合捻紗。每種不同組合對應不同用途。
裸紗bare yarn：為100%氨綸紗，裸紗一般不直接用于織物上，大多與對手材料共同生產(chǎn)，并需采用特殊裝置生產(chǎn)。針織品最常用，如泳衣、運動服等，一般以22-78Dtex為主。
包芯紗core spun yarn：以裸紗為芯，其它材料為外皮紡成的紗，簡稱CSY。如以棉包芯一般用環(huán)綻紡紗機之細紗車上插入牽伸過的裸紗，包纏包芯紗之裸紗伸長度必需適當調(diào)整，其伸縮率被抑制在2～3倍?，F(xiàn)今包芯紗分硬芯紗及軟芯紗，包芯紗之對手材料有棉、滌、腈等等。被廣泛使用在織物，針織品，繃帶、襪子、內(nèi)衣、牛仔服，一般以22-235Dtex為主。
一般包芯紗之支數(shù)及混用率（%）：
60s棉包22dtex = 棉92% 氨綸8%；
80s棉包22dtex = 棉90% 氨綸10%；
55s棉包33dtex = 棉91% 氨綸9%；
60s棉包33dtex = 棉90% 氨綸10%；
30s棉包44dtex = 棉92% 氨綸8%；
40s棉包44dtex = 棉90% 氨綸10%；
50s棉包44dtex = 棉87% 氨綸13%；
12s棉包78dtex = 棉96% 氨綸4%；
16s棉包78dtex = 棉95% 氨綸5%；
20s棉包78dtex = 棉93% 氨綸7%；
30s棉包78dtex = 棉90% 氨綸10%；
40s棉包78dtex = 棉87% 氨綸13%；
50s棉包78dtex = 棉84% 氨綸16%；
20s棉包122dtex = 棉93% 氨綸7%；
36s棉包122dtex = 棉91% 氨綸9%；
8s 棉包155dtex = 棉95% 氨綸5%；
20s棉包155dtex = 棉88% 氨綸12%；
36s棉包155dtex = 棉79% 氨綸21%；
40s棉包155dtex = 棉77% 氨綸23%。
包覆或合捻紗：尼龍、滌綸等長纖維、織造彈性織物時，大都用包覆紗合捻紗為裸紗跟與對手紗合捻而成，通常為了提高氨綸的被包覆程度同對手紗兩根或三根合捻亦可，把對手紗包一重的叫單包覆紗，包兩重的叫雙包覆紗，主要用44-620Dtex為主，用于內(nèi)衣，內(nèi)衣輔料。
一般包覆及合捻紗之支數(shù)混用率（%）：
56dtex尼龍包78dtex = 尼龍88% 氨綸12%；
78dtex尼龍包78dtex = 尼龍92% 氨綸8%；
78dtex尼龍包33dtex = 尼龍88% 氨綸12%；
78dtex尼龍包44dtex = 尼龍63% 氨綸14%；
78dtex尼龍包78dtex = 尼龍78% 氨綸22%；
83dtex尼龍包22dtex = 尼龍92% 氨綸8%；
83dtex尼龍包33dtex = 尼龍89% 氨綸11%；
83dtex尼龍包44dtex = 尼龍86% 氨綸14%；
83dtex尼龍包78dtex = 尼龍78% 氨綸22%。
特殊對物纖維混用率（%）
20s/2棉包44dtex = 棉98% 氨綸2%；
30s/2棉包44dtex = 棉97% 氨綸3%；
40s/2棉包44dtex = 棉96% 氨綸4%；
20s/2棉包78dtex = 棉96% 氨綸4%；
30s/2棉包78dtex = 棉95% 氨綸5%；
40s/2棉包78dtex = 棉93% 氨綸7%；
30s/2滌綸包44dtex = 滌綸97% 氨綸3%。
應用領(lǐng)域? 編輯本段
氨綸可用于為滿足舒適性要求需要可以拉伸的服裝。如：專業(yè)運動服、健身服及鍛煉用服裝、潛水衣、游泳衣、比賽用泳衣、籃球服、胸罩和吊帶、滑雪褲、迪斯科、牛仔褲、休閑褲、襪子類、護腿、尿布、緊身褲、帶子、內(nèi)衣、連體衣、氨綸貼身衣、男性芭蕾舞演員用的綁帶、外科手術(shù)用防護衣、后勤部隊用防護衣、騎單車用短袖、摔跤背心、劃船用套裝、內(nèi)衣、表演服裝、定性服裝等。如：乳罩、家飾、微珠枕頭。
氨綸用在一般衣服上的比率較小。在北美，用在男性衣服上很少，用在女性衣服上較多。因為女性的衣服都要求比較貼身。在使用時都會大量加入其他纖維如棉、聚酯混紡，以將光澤降低到最小程度。
附件列表
詞條內(nèi)容僅供參考，如果您需要解決具體問題
（尤其在法律、醫(yī)學等領(lǐng)域），建議您咨詢相關(guān)領(lǐng)域?qū)I(yè)人士。
