電子手表是裝有電子元件的手表，一般分為液晶顯示數字式和應時指針式兩種。它不僅可以顯示時間，還可以顯示星期和日期。最早的電子表叫做“擺輪游絲電子表”，生于1955年。今日 應時電子表可分為數字電子表、指針式應時電子表自動石英表和光動能表

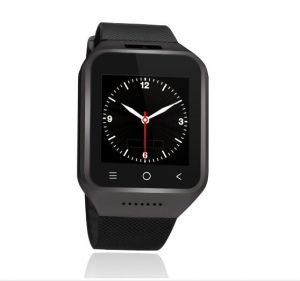

電子手表

說到鐘表，大家都會想到震動。機械表用的是機械振動，電子表當然用的是電振動。最早的振蕩電路由電感和電容組成，稱為LC電路，但頻率穩定性不好后來，科學家用應時晶體代替LC振蕩器，大大提高了頻率穩定性。應時是一種規則的六角形晶體。在應時晶體上沿某一方向切割的薄片稱為應時晶片。應時芯片有一個奇妙的功能：如果對晶片施加機械力，就會在相應的方向上產生電場。這種物理現象被稱為'壓電效應'當交流電場連接到應時晶片的極板時。當外加交流電壓的頻率等于應時晶片的固有頻率時，就會發生共振。這種現象稱為'壓電共振'利用這種穩定的振蕩特性，人們創造了高精度的電子表和石英鐘。

電子表結構

1965年畢業于山崎舒夫大學。日本青年總是喜歡在大公司工作，他們認為這樣更有保障。當時，鈴木想去豐田第一，東芝第二，松下第三。但是他的指導教授給 寫了一封信，推薦他去一個叫精工屋的小公司工作。他猶豫了很久，但最后他還是聽了教授的話的建議。這家制表公司今天的全稱是著名的精工愛普生的母公司。

這一次，他在這家當時名不見經傳的精工制表公司工作，直到今天，這個年輕人已經是一個中國人的頭發了。然而，當許多時尚的年輕人今天看到這個老人時，他們可能不知道他們穿著別人 他們手腕上的發明。小電子表是山崎 這是他一生中最自豪的發明。

我從加入精工公司開始就一直從事研發工作，沒日沒夜的工作，身邊的員工都一樣的絕望。每當我向媒體或年輕一代談起這段成功的過往，山崎總會感到很欣慰“這項研究集中在新手表的開發上當時很多日本公司沉迷于機械表的成功，但我認為消費者期待更好的手表。

為了新手表，他一個人努力學習，經常在別人下班后反復嘗試。精工制造的老社長注意到了這個勤奮的年輕人，給了他很多照顧。在經歷了大約上百次的失敗后，四年后精工拿出了第一塊液晶電子表。

就在產品即將投放市場之前，總裁還在問山崎是否有把握成功言下之意是，如果他不確定，馬上收手也不遲，但山崎堅定地回答他確定。精工企業投入巨資，玩轉“精工表”品牌。1973年，精工制造并開發了世界 首款液晶數字石英表“精工應時06LC”

事實證明，液晶電子表是準確的、廉價、省電款式多樣化的優勢受到廣泛青睞，引發了鐘表行業的一場革命精工手表的利潤迅速增加，其他日本廠商也紛紛效仿。精工制造也依靠一種小型電子表趕上了東芝和松下。

山崎舒夫由此悟出了道理：世上無難事，關鍵在于人的努力。一個公司一開始不出名并不可怕可怕的是自我放縱，不上進。只要有創新的理念，腳踏實地的努力，企業就會從小變大，產品就會從默默無聞到躋身世界知名品牌。山崎用自己的親身經歷激勵了后人。

起源

電子表是20世紀50年代才出現的新型計時器。最早的電子表叫做“擺輪游絲電子表”它誕生于1955年。這款手表是由電磁擺輪驅動，而不是發條 的振動器采用游絲，能源采用微型電池擺輪由電子電路驅動。它的走時和機械表一模一樣，被稱為第一代電子表。1960年，美國的布洛瓦公司首先開始銷售“音叉電子手表”這款手表使用金屬音叉作為振蕩器，利用電子電路輸出一個脈沖電流，使機械音叉振動。因為比擺式電子表結構更簡單，走時更準確，所以被稱為第二代電子表。1969年，日本精工公司推出了世界 最早的石英電子表。石英電子表的出現，立即成為鐘表行業的主流產品它走時準確，結構簡單，易于組合、第二代電子表甚至機械表被淘汰。石英表又稱“水晶振動電子表”因為它是水晶做的“發振現象”來計時的。當晶體受到外部施加的電壓時，它會變形和膨脹；如果晶體被壓縮，晶體兩端就會產生電。這種性質也可以在許多晶體中看到，稱為“壓電效果”石英表使用周期性余輝“發振”水晶，給我們帶來準確的時間。

電子表可以分為數字應時電子表、指針式應時電子表自動石英表和光動能表

1.數字應時電子表

結合了應時晶體的壓電效應和雙極管液晶顯示的手表的功能完全由電子元件完成。

2.指針式石英表

石英表的能量來自氧化銀紐扣電池氧化銀紐扣電池向集成電路提供特定電壓后，應時振蕩器通過振蕩電路和其中的石英諧振器產生振動，形成振蕩電路源。從振蕩電路輸出的頻率為32，768 Hz的電信號進入分頻電路，被16級分頻以產生0.5Hz的脈沖信號經過窄脈沖電路輸出脈沖信號并進入驅動電路放大，形成交變的雙向脈沖信號，從而驅動步進電機間歇轉動，進而驅動傳動輪系，使表針準確顯示時間。

電池-提供能量保證電路正常工作。

電路部分-提供頻率和功率穩定的電脈沖，推動步進電機旋轉。

X步進電機-將電子設備部分輸出的電能轉化為機械能。

傳動輪系-電機輸出的機械能被旋轉并逐步傳遞給第二輪、分輪、時輪、撥歷輪。

走針機構-驅動指針旋轉指示時間。

撥針機構-調校時間和日歷、周歷、還具有止秒功能。

3、自動石英電子表

它是自動手表和石英表的組合它的能量來源于佩戴者的擺動 s臂帶動手表中的自動盤轉動產生的動能推動內置的微型發電電動機轉化為能量，為手表中的應時裝置提供充足的電力，多余的電力會被微型電容儲存起來。這種將機械能轉化為電能的設計，經過目前技術的不斷改進，在充滿能量的情況下，可以持續運行數十天。自動石英表結合了自動上鏈的方便性和石英表的精準性，不需要電池，更環保越來越多的品牌制造了這種類型的手表。

注意事項：定期保養手表，避免將其放在有磁性的地方。瑞士天梭表和日本精工表都是著名的自動石英表。

4. 太陽能電子表

太陽能電池由高純度的硅晶片制成，這些硅晶片經過特殊處理，形成兩層極薄的層當太陽光或燈光照射硅片表面時，光能可以轉化為光電流和光伏。電流從高電壓的太陽能電池流向低電壓的手表電池進行充電。為了防止流入手表的電壓過高，內部有二極管和電阻作為緩沖，保護手表的電池和壽命。

注意事項：當然，定期檢查是不可避免的另外需要注意的是，更換電池時一定要使用塑料或竹鑷子，金屬鑷子容易造成短路。光學動能手表的工作原理：首先，太陽能晶片將光能轉化為電能，電能儲存在可回收的鈦鋰離子充電電池中然后，電池產生的電能通過集成電路向線圈產生脈沖信號，并產生磁力驅動步進電機電能轉化為動能，帶動齒輪轉動，帶動指針指示時間充滿電后，它可以在黑暗中運行40小時-180天左右，走時準確，充電電池壽命10年。

5.多功能電子手表

多功能電子手表”我們的機芯是手表設計制造技術和精密技術的杰作這種電子表不僅顯示時間，還集中了其他功能。例如月相和季節，并且可以每小時設置一次、每十五分鐘響一次鬧鐘，有萬年歷等。這種手表結構復雜，設計就像房子一樣，層層疊疊。最下面是地牢，是一個時間裝置當它被顯示時，、分、秒；第二層是報時彈簧裝置，每小時可以使用精密模型、每刻鐘、每五分鐘報時一次，甚至每一刻鐘報時一次。機芯由1400到1800個零件組成，每個零件只有千分之一毫米大小，每個零件都由頂級大師切割而成、打磨和琢造。就技術、從技術和工藝上來說，世界上只有少數幾家歐洲表廠具備制造少數手表的全部條件。看看今天 并知道如何制造這些“復雜功能表”的匠師。人數不足一百。熟練的制表師通常需要6至12個月才能制造出這樣的機芯。

6.LED電子表

LED手表采用環保炫目的LED燈顯示時間，彰顯個性、藝術化的設計理念，LED手表風格各異，甚至完全顛覆了傳統的手表讀時理念。深圳龍科美在LED手表方面有獨特的技術和設計理念。LED手表和其他手表最大的區別是手表機芯內部裝有LED燈和LED顯示屏，主要作用在于LED顯示效果。如今，手表的用途已經遠遠超出了原本顯示時間的功能，而是通過它的美觀和精致，凸顯佩戴者的氣質，為人們增添光彩。

電子表，用電池代替發條作為能源，結構多樣，外觀與機械表相同，統稱為電子表根據結構和發明，電子表分為四代。

第一代是游絲電子表，以游絲為振子，以微型電池為能源，通過電子電路驅動擺輪工作。

第二代是音叉電子表，用金屬音叉作為振蕩器，用電子電路輸出脈沖電流使機械音叉振動。

第三代是指針式應時電子表，采用石英諧振器作為振蕩器，通過電子分頻器驅動步進電機，帶動輪系和指針。

第四代是數字式石英電子表，也是用石英諧振器做振蕩器，不同的是按頻率劃分、經過計數和解碼后，用顯示裝置以數字形式顯示時間。

前三代電子表都有傳統的機械指針機構，第四代采用大規模集成電路，完全脫離了傳統的全電子表的機械結構。

電子表組件結構描述：

一、電池是電子表的能源裝置。它給集成電路、步進電機的運行提供電能。

二、石英諧振器（也稱石英振子）It 電子表的振蕩系統是什么。它和集成電路組成應時振蕩器，產生高穩定度的電信號作為應時電子表的時間基準。振蕩頻率一般為32768Hz。

三、集成電路將應時振蕩器產生的高頻電信號轉換成方波，然后通過分頻電路將高頻電信號降為零. 5赫茲(周期為2s)然后通過窄脈沖形成電路和驅動電路，形成時間間隔為1s的雙向脈沖輸出。用它來驅動步進電機。

四、步進電機是應時電子表的能量轉換機構，它將集成電路輸入的電能轉化為磁能，再將磁能轉化為機械能，帶動輪系轉動。步進電機通常由雙向脈沖驅動進行步進運動。應時瑞士表振蕩器每1s發出一個驅動脈沖，轉子旋轉180°。，步進電機2s轉1圈。傳動輪系接收步進電機的機械能并使其運轉。通過匹配每對齒輪的傳動比，最終制成第二個輪子、分輪和時輪以一定的速度轉動，從而達到精確計時的目的。

五、定針機構用于校對、分針及調整日歷、周歷機構的。它與機械阿瑪尼手表的不同之處在于，拉出手柄后秒針停止運動。

六、微調電容用于校準應時振蕩器頻率漂移造成的誤差，也用于微調手表的速度，相當于機械表中的快指針和慢指針。但新款應時電子表不再使用微調電容，一般使用固定電容（快電容和慢電容與石英諧振器相匹配）更先進的是利用邏輯調頻電路，用邏輯控制的方法來實現。這樣就省去了一個外部元件。

原理

電源-晶體振蕩產生32768赫茲的頻率-分頻-整流-濾波-模數轉換-輸出

電子元器件

無方向器件（無源器件）

電阻：單位：歐姆

電容：單位：法拉

電感：單位：亨

有方向器件（有源器件）電解電容、二極管、三極管、蜂鳴器

機芯結構：

電源（電池）部分、PCB、元器件、膠罩、五金

檢測要求

檢測環境、設備、方法。

精度、工作電流、靜態電流、功能。使用壽命）

生產流程

PCB-COB-焊錫-測試-EL片-LCD-入罩-上板（上五金片）測試-上電池-功能測試-貼電池貼紙。

常見故障

白板：1、首先，不管電池有沒有電，更換電池；如果有電，將機芯的交流點短路。2、如果電池有電，短路不好，修復PCB。

斷字（缺劃）1、可能螺絲松了，擰緊就好；2、駁船上有污物，可以重裝清除；3、液晶屏或PCB損壞更換上述部件。

按燈字閃或無字：1、電池沒電了更換電池；2、如果電池電壓正常，閃爍顯示 quot光與電quot就是照明的干擾，增加了干擾電容；

電子表計時準確，不需要每天上弦，價格便宜，很受消費者歡迎但是因為都是電子設備，所以佩戴時和機械表有一些不同的要求。液晶顯示屏顯示的電子表，在陽光暴曬或長期高溫條件下，容易老化；受潮后最容易發生故障；當受到劇烈振動時，液晶玻璃和應時晶體很容易損壞。大約一年后s使用中，如果發現手表數字跳動時間顯示模糊或計時功能異常，應更換新電池，以防電池漏液損壞電子設備為了節省電池，你應該盡量少用照明燈和報警裝置。
