壓電陶瓷是鈦酸鋇系列、鈦酸鉛－鋯酸鉛二元體系和向二元體系中加入第三種ABO3 3(a代表二價金屬離子，B代表四價金屬離子或幾個離子之和為正四價)型化合物，如：Pb(Mn1/3)Nb2/3)O3和Pb(CO1/3Nb2/3)O3等組成的三元體系。如果將第四種或更多種化合物加入到三元體系中，可以形成四元或多元壓電陶瓷。此外，還有鈮酸鹽壓電陶瓷，如氧化鈉(鉀)氧化鈮(Na0.5·K0.5·NbO3)和氧化鋇（鍶）氯化鈮(Bax·Sr1-x·Nb2O5)等等，它們不含鉛，有利于環保。

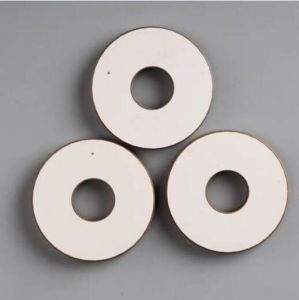

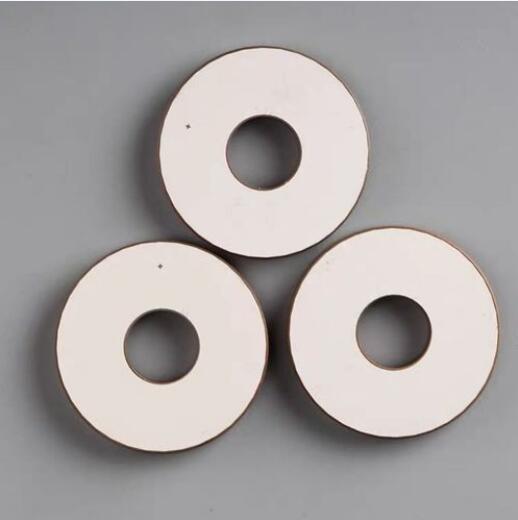

壓電陶瓷

壓電陶瓷是一種具有壓電性能的電子陶瓷材料. 和沒有鐵電元件的典型壓電應時晶體之間的主要區別在于：構成其主要成分的晶相是鐵電顆粒.因為陶瓷是具有隨機取向晶粒的多晶聚集體，所以每個鐵電晶粒的自發極化矢量也是隨機取向的. 為了使陶瓷表現出宏觀的壓電特性，需要將壓電陶瓷燒成后放入強DC電場中極化處理，并在端面覆蓋復合電極，使原來無序的極化矢量優先沿電場方向取向. 壓電陶瓷經過極化處理后，電場取消后會保留一定的宏觀剩余極化強度，從而使陶瓷具有一定的壓電性能。

1880年，居里兄弟首次發現了電氣石的壓電效應，從此開始了壓電的歷史。

1881年居里兄弟實驗驗證了逆壓電效應，給出了應時相同的正負壓電常數。

1894年，Voigt指出，只有二十種沒有對稱中心的點群的晶體才有壓電效應應時是壓電晶體的代表，并得到了應用。

第一次世界大戰中，居里夫人的繼承者朗之萬首先利用應時的壓電效應，制成了用于探測潛艇的水下超聲波探測器，從而揭開了壓電應用史上的一個篇章。

鈦酸鋇陶瓷在二戰中被發現，壓電材料及其應用取得了劃時代的進展。

1946年，美國麻省理工學院絕緣實驗室發現，給鈦酸鋇鐵電陶瓷施加一個DC高壓電場，使其自發極化優先沿電場方向取向，去掉電場后仍能保持一定的殘余極化，使其具有壓電效應，壓電陶瓷由此誕生。

1947年，美國的Roberts對BaTiO 3陶瓷施加高電壓進行極化處理，獲得了壓電陶瓷的電壓特性隨后，日本積極開發利用BaTiO 3壓電陶瓷制作超聲波換能器、高頻換能器、壓力傳感器、濾波器、諧振器等各種壓電器件的應用研究一直持續到50年代中期。

1955年，美國b.Jaffe等人發現了壓電性能優于BaTiO3的PZT壓電陶瓷，極大地促進了壓電器件的應用研究。隨著PZT的出現，一些在BaTiO3時代難以應用的應用，尤其是壓電陶瓷濾波器和諧振器，利用聲表面波，迅速投入實際使用（SAW）的濾波器、諸如延遲線和振蕩器之類的SAW器件也是在20世紀70年代后期實現的。

常用的壓電陶瓷是鈦酸鋇、鋯鈦酸鉛二元系統和向二元系統添加第三ABO3(a代表二價金屬離子，B代表四價金屬離子或幾個離子之和為正四價）型化合物，如：Pb(Mn1/3Nb2/3）O3和Pb(Co1/3Nb2/3）O3等組成的三元體系。如果將第四種或更多種化合物加入到三元體系中，可以形成四元或多元壓電陶瓷。此外，還有一種偏鈮酸鹽壓電陶瓷，如偏鈮酸鉀鈉（Na0.5·K0.5·NbO3）和偏鈮酸鍶鋇（Bax·Sr1-x·Nb2O5）等等，它們不含鉛，有利于環保。

介電和彈性性能

壓電陶瓷的介電性能反映了陶瓷材料對外電場的響應程度，通常用介電常數ε0來表示。當外電場不太大時，電介質對電場的響應可以是線性的：

p是極化強度， ε0是真空介電常數，極化率，E是外加電場。壓電陶瓷元件的不同用途要求壓電陶瓷具有不同的介電常數。比如音頻元件如 壓電陶瓷揚聲器，要求陶瓷的介電常數較大，而高頻壓電陶瓷元件要求材料的介電常數較小。

壓電陶瓷的彈性系數是反映陶瓷變形與作用力之間關系的參數。壓電陶瓷材料，像其他彈性體一樣，遵循虎克 s定律: xmn=cmnpqxmnpq，其中cmnpq稱為彈性體的彈性硬度常數， X 為應力，x為應變。對于壓電體，由于壓電效應，彈性系數的值與電邊界條件有關。

壓電陶瓷的壓電性能

壓電陶瓷最大的特點就是壓電性， 包括正壓電性和逆壓電性。正壓電性是指在機械外力作用下，某些電介質中正負電荷中心發生相對位移而產生的極化，導致電介質兩端表面出現符號相反的束縛電荷。外力不太大時， 的電荷密度與外力成正比， 遵循公式：

其中，δ是表面電荷密度， d是壓電應變常數，t是拉伸應力。相反，當向壓電電介質施加外電場時，電介質中的正負電荷中心發生相對位移和極化，電介質由于這種位移而變形，稱為逆壓電現象。當電場不是很強時，形變與外電場成線性關系， 遵循公式：

Dt是逆壓電應變常數， 是D的轉置矩陣， E是施加的電場， x是應變。壓電效應的強弱反映了晶體的彈性性質和介電性質之間的耦合程度，用機電耦合系數K來表示， 遵循公式:

其中u12為壓電能， u1為彈性能， u2為介電能。

壓電特性的物理機制

極化的壓電陶瓷片兩端會出現束縛電荷，所以電極表面會吸附一層來自外界的自由電荷。當外部壓力F施加到陶瓷片上時，放電將發生在陶瓷片的兩端。反之，拉力會導致帶電。這種機械效應轉化為電效應的現象屬于正壓電效應。

另外， 壓電陶瓷具有自發極化的性質，在外加電場的作用下， 自發極化可以發生轉變。因此，當給壓電介質施加一個外電場時，就會發生如圖所示的變化， 壓電陶瓷就會變形。而 壓電陶瓷之所以會變形，是因為 在施加類似自發極化的外電場時，相當于增強了極化強度。隨著極化強度的增加，壓電陶瓷片在極化方向上伸長。相反，如果施加反向電場，陶瓷片將在極化方向上縮短。這種由于電效應而轉化為機械效應的現象，就是逆壓電效應。

其他特性

壓電陶瓷具有敏感特性，可將極其微弱的機械振動轉化為電信號，可用于聲納系統、氣象探測、遙測環境保護、家用電器等。壓電陶瓷對外力很敏感，以至于它甚至能感應到十幾米外飛蟲拍動翅膀對空氣的擾動用它制作壓電地震儀，可以精確測量地震強度，指示地震的方向和距離。這是壓電陶瓷的偉大成就。

壓電陶瓷在電場作用下產生的變形很小，最多不超過自身尺寸的十分之一唐 不要小看這個小小的變化，基于這個原理的精密控制機構就做出來了－壓電致動器，用于控制精密儀器和機械、微電子技術、生物工程和其他領域是一大福音。

諧振器、濾波器等頻率控制器件是決定通信設備性能的關鍵器件，壓電陶瓷在這方面具有明顯的優勢。它具有頻率穩定度好精度高適用頻率范圍寬體積小等優點、不吸潮、使用壽命長，特別是在多路通信設備中，可以提高抗干擾性，使以前的電磁設備無法與之相比而面臨被取代的命運。

首先，讓我們 讓我們來看看一種新型自行車減震控制器的工作原理普通阻尼器很難達到穩定的效果這種ACX阻尼控制器通過使用壓電材料首次提供了連續可變的阻尼功能。傳感器以每秒50次的速度監控沖擊活塞的運動如果活塞移動很快，通常是在不平的地面上行駛造成的快速沖擊，需要啟動最大減震功能；如果活塞移動緩慢，說明路面平坦，只需要微弱的減震作用。綜上所訴：壓電陶瓷是矢量轉換材料力-電電-力初級機電轉換，典型應用：壓電點火稱重傳感主電源轉換：制動器致動器電力-力-形變-振動-聲波-電聲-超聲等形變-位移-檢測電-力-電學，壓電變壓器等等~可以說壓電陶瓷雖然是新材料，但是相當平民化。用在高科技上，但更多的是服務于生活中的人，創造更好的生活。壓電陶瓷的主要原料還包括鉛等有毒物質。下一階段，無鉛壓電陶瓷和低溫壓電陶瓷將是發展方向。制造工藝

工藝流程圖如下：配料-混合磨細-預燒-二次磨細-造粒-成型-排塑-燒結成瓷-外形加工-被電極-高壓極化-老化測試。

一、配料：進行預處理，去除雜質和潮濕，然后按配方比例稱取各種原料，注意少量添加劑要放在散料中間。

二、混合磨細：目的是將各種原料混合研磨均勻，為預燒完全固相反應準備條件。一般采用干磨或濕磨。小批量可以用干磨，大批量可以用攪拌球磨或氣流粉碎，效率高。

三、預 燒：目的是通過原料高溫固相反應合成壓電陶瓷。此道工序很重要。它將直接影響燒結條件和最終產品的性能。

四、二次細磨：目的是對預燒壓電陶瓷粉體進行精細的振動混合和研磨，為成品瓷的性能均勻打下良好的基礎。

五、造粒：目的是使粉末形成密度高流動性好的顆粒。該方法可以手工進行，但效率較低有效的方法是噴霧造粒。這一過程需要添加粘合劑。

六、成型：目的是將顆粒狀材料壓制成所需預設尺寸的坯料。

七、排塑：目的是從坯料中去除制粒過程中添加的粘合劑。

八、燒結成瓷：將坯體高溫密封燒結成瓷。此環節相當重要。

九、外形加工：將燒好的產品研磨至所需的成品尺寸。

十、被電極：導電電極布置在所需的陶瓷表面上。一般的方法是銀層燒滲、化學沉積和真空鍍膜。

十一、高壓極化：陶瓷中的電疇被定向，使得陶瓷具有壓電特性。

十二、老化測試：陶瓷性能穩定后，對各項指標進行測試，看是否達到預期的性能要求。

壓電陶瓷的制造特點是在DC電場下極化鐵電陶瓷，使其具有壓電效應。一般極化電場為3 ~ 5kV/Mm，溫度100 ~ 150℃，時間5 ~ 20min。這三個因素是影響極化效應的主要因素。性能好的壓電陶瓷，如鋯鈦酸鉛陶瓷，機電耦合系數高達0.313～0.694。

主要用途

1、語音轉換器語音轉換器是最常見的應用之一。像拾音器、傳聲器、耳機、蜂鳴器、超聲波探深儀、聲納、材料的超聲波探傷儀可以使用壓電陶瓷作為聲音轉換器。例如，兒童 s toys就是通過壓電陶瓷的逆壓電效應振動的電流，發出人耳可以聽到的聲音。壓電陶瓷可以通過電子電路的控制產生不同頻率的振動，從而發出不同的聲音。例如，電子音樂賀卡通過逆壓電效應將AC音頻電信號轉換成聲音信號。

2、壓電雷管 自一戰英軍發明坦克，并在重創德軍的法國索姆河戰役中首次使用以來，坦克在多次戰役中大顯身手。然而，到了六七十年代，由于反坦克武器的發明，坦克失去了昔日的輝煌。反坦克炮發射的穿甲彈接觸坦克會立刻爆炸，坦克會被炸成碎片。這是因為彈頭上裝有壓電陶瓷，可以將碰撞時產生的強大機械力轉化為瞬間高壓，火花會爆炸引爆炸藥。

3、壓電打火機 是一種新型的用于燃氣灶的電子打火機，由壓電陶瓷制成。只要用手指按下點火按鈕，打火機上的壓電陶瓷就能產生高壓，形成電火花，點燃氣體，可以長時間使用。因此，壓電打火機不僅使用方便安全可靠，而且使用壽命長比如鈦酸鉛壓電陶瓷制成的打火機，可以使用100萬次以上。

4、防核護目鏡 核試驗者佩戴透明壓電陶瓷制成的護目鏡后，當核爆炸產生的光輻射達到危險水平時，護目鏡中的壓電陶瓷會將其轉化為瞬間高壓電，并在1/在10003356 s中，光強可以降低到只有1/10000，當危險之光消失后，可以恢復原狀。這種護目鏡結構簡單，重量只有幾十克，安裝在防核護眼頭盔上攜帶非常方便。

5、超聲波換能器 適用于超聲波焊接設備和超聲波清洗設備它主要由高功率發射壓電陶瓷制成超聲波換能器是一種能將高頻電能轉化為機械能的裝置超聲波換能器作為一種能量轉換裝置，用于將輸入的電能轉換成機械能（即超聲波）然后傳遞出去，本身就消耗了一小部分電量。

6、聲納 海戰中，最難對付的就是潛艇，它可以長時間在海里潛水，神不知鬼不覺地潛入港口、船只是敵人最頭疼的問題。如何尋找敵潛艇？眼睛不行，雷達也不行，因為電磁波在海水中會急劇衰減，不能有效地傳遞信號探測潛艇靠聲納-水下耳朵。壓電陶瓷是制造聲納的材料它發射超聲波，遇到潛艇會反射經過接收和處理后，就可以測出敵方潛艇的位置、距離等。

常見運用

1：正負壓電效應的應用

2：壓電陶瓷蜂鳴器揚聲器

3：壓電陶瓷拾音器

4：壓電變壓器

5：壓電陶瓷點火器
